创建一个 XR 场景

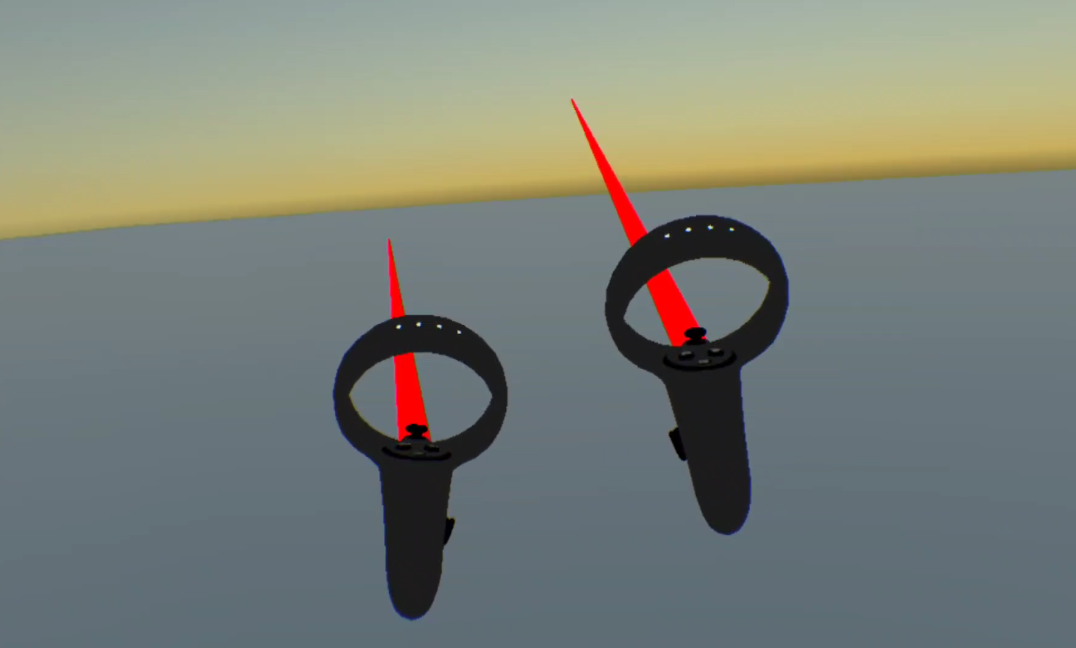

本文档介绍如何升级 XR Interaction Toolkit，然后创建一个包含 XR 摄像机、地面、手柄和射线的基础 XR 场景(如下图所示)。

第一步：添加 XR Interaction Toolkit

搭建基础 XR 场景需要用到 Unity 提供的基础功能和组件。其中，XR Interaction Toolkit 是 Unity 提供的高级工具包，包含许多跨平台的 XR 交互功能。

1. 从上方菜单栏处，选择 Windows > Package Manager。

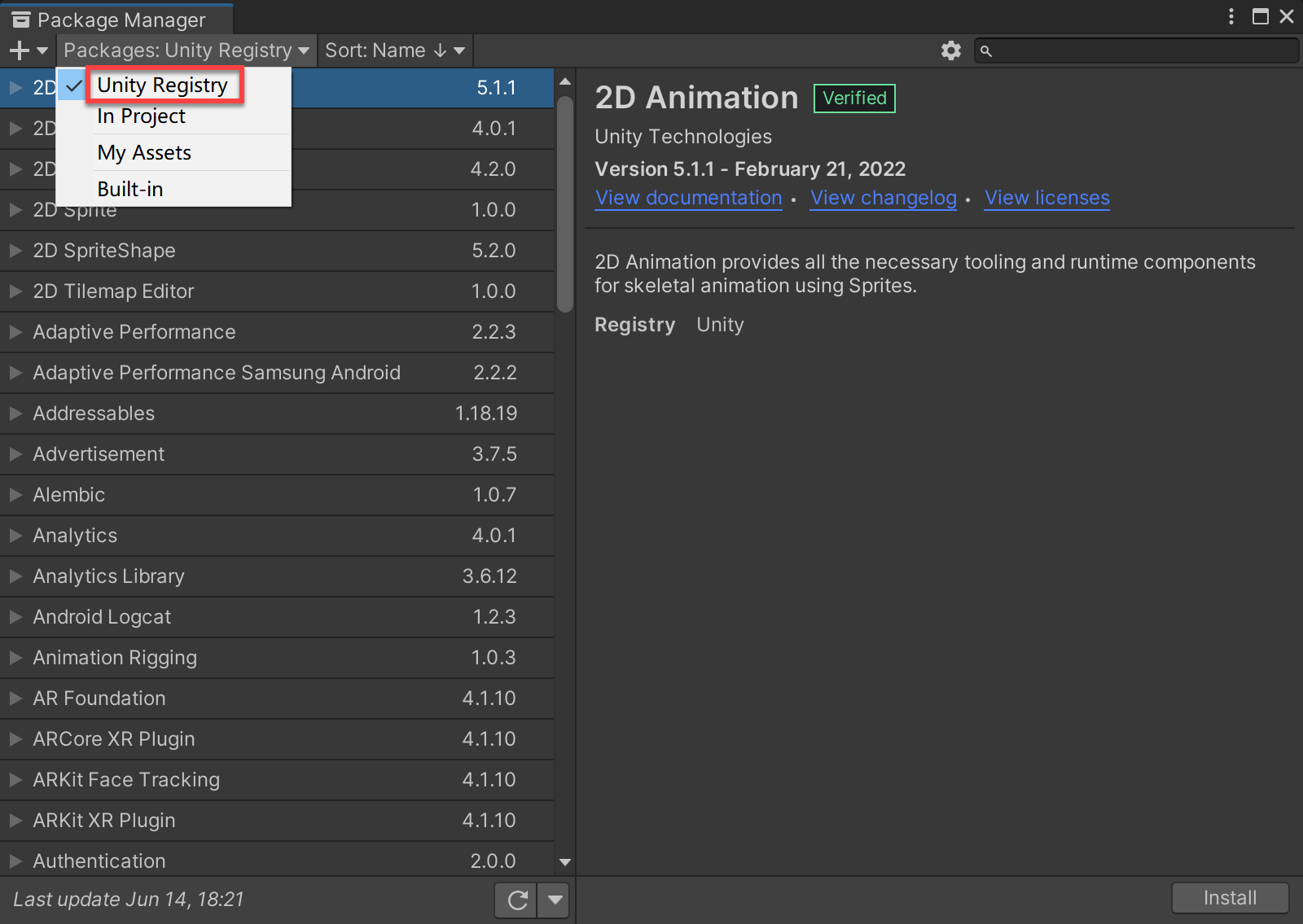

2. 在 Package Manager 窗口中，点击 Packages > Unity Registry。
   列表中将展示 Unity Registry 中提供的工具包。

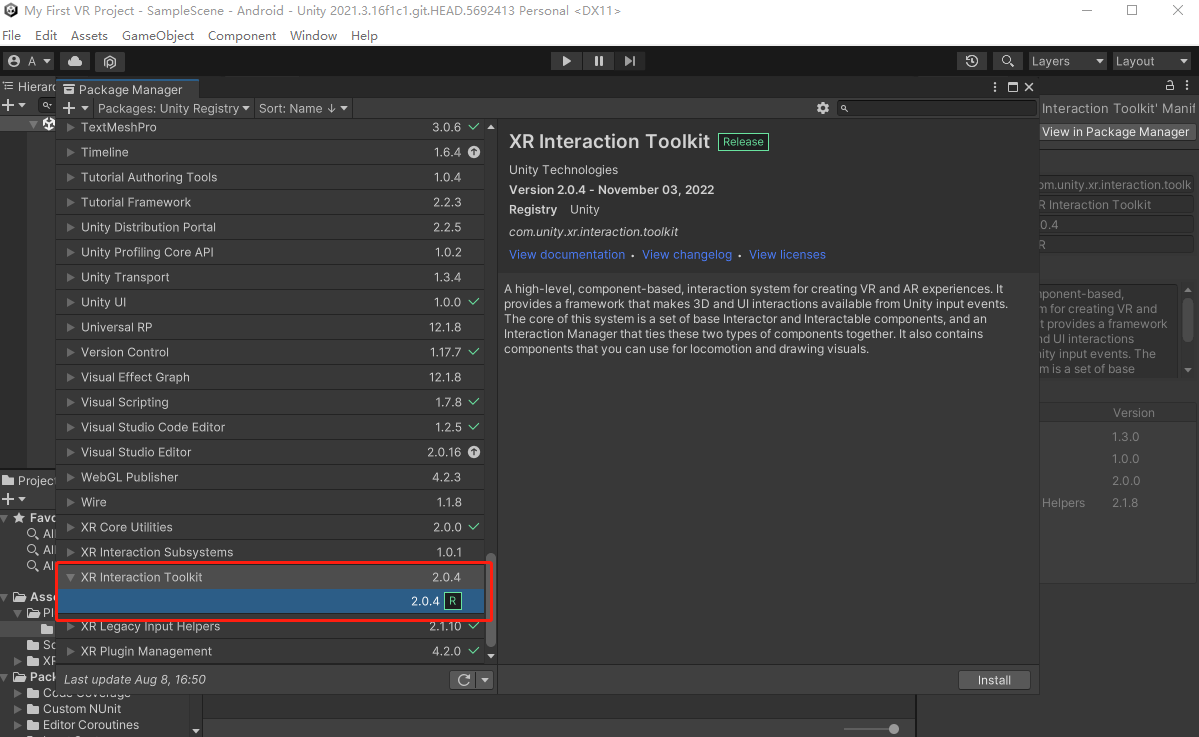

3. 在列表中找到 XR Interaction Toolkit，并将其展开。
   你将看到该工具包的最新版本。

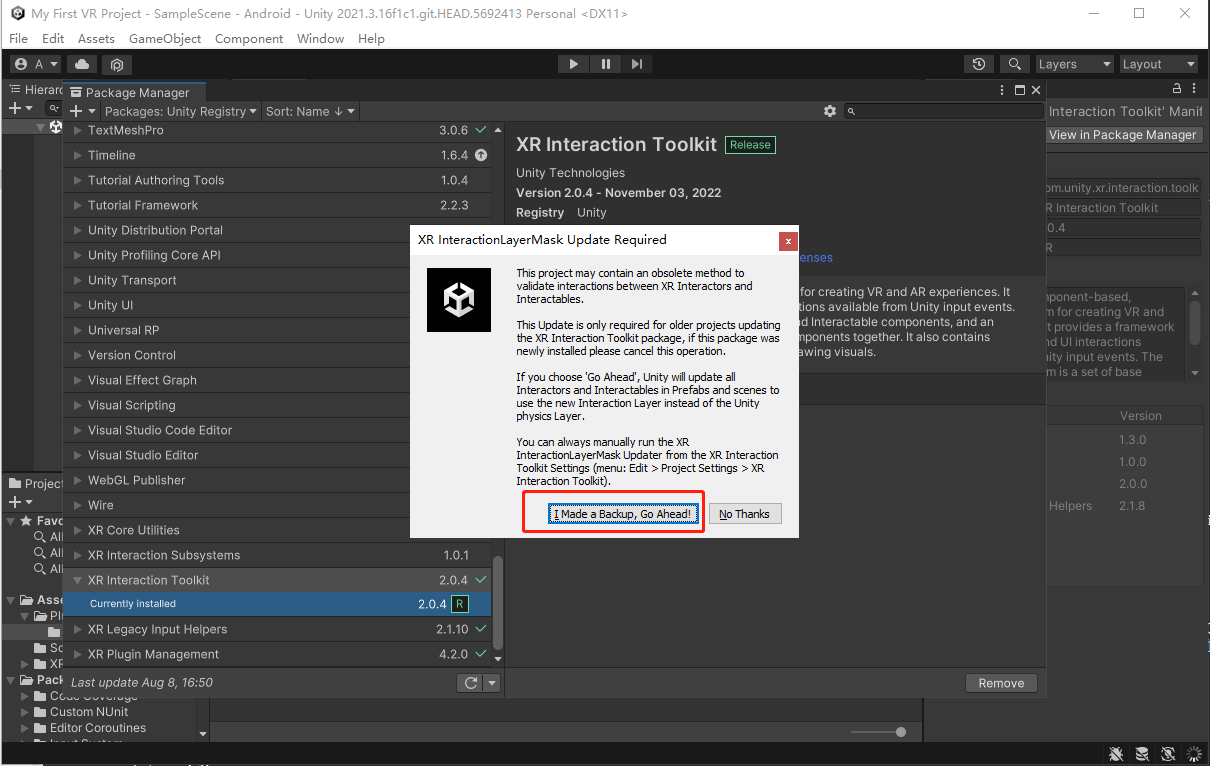

4. 点击install进行安装，可能弹出交互层需要升级，点击I Made a Backup, Go Ahead。


5. 再次前往 Windows > Package Manager > XR Interaction Toolkit。

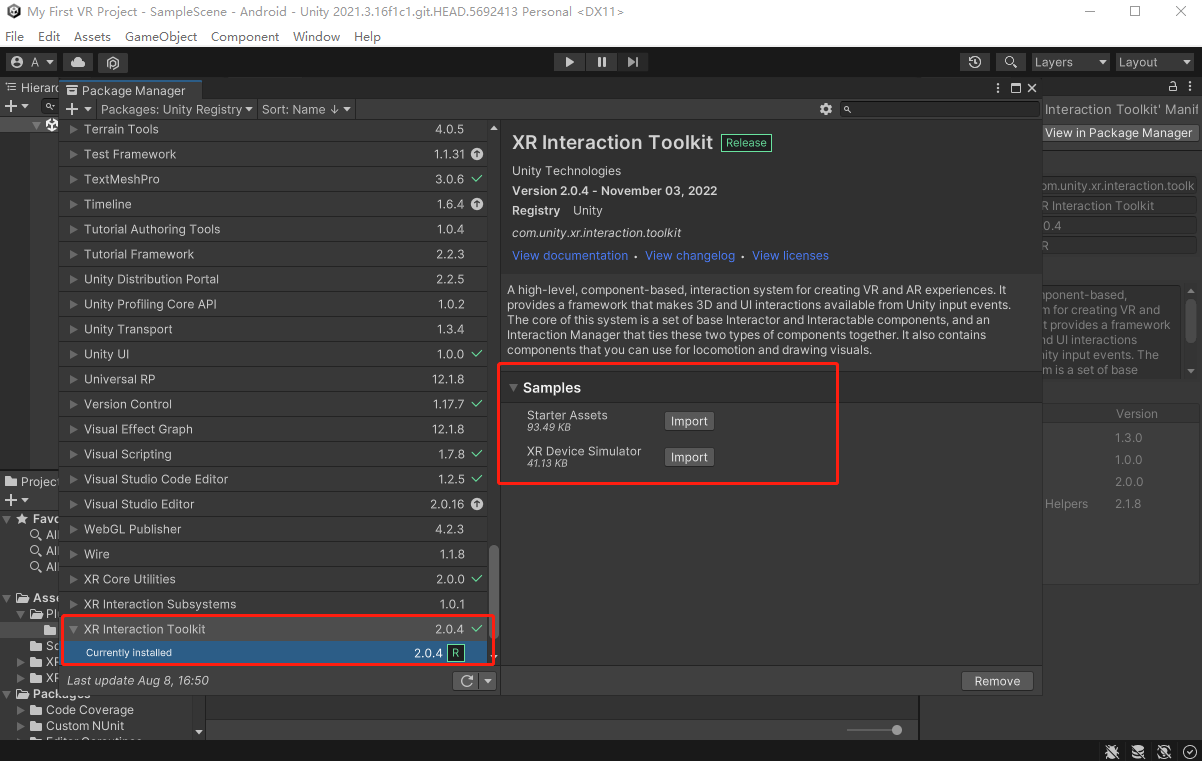

6. 展开右侧的 Samples 面板, 点击 Import，导入 Starter Assets、XR Device Simulater.



   各个 Sample 文件的说明如下：


   Sample 文件	说明
   Starter Assets	该示例文件默认位于 Assets/Samples/XR Interaction Toolkit/[version]/Starter Assets 目录下，提供了一套示范配置文件，包括一套默认的输入动作和预设。
   XR Device Simulator	XR 设备模拟器，提供用于模拟 XR 头戴和手柄的资产，默认位于 Assets/Samples/XR Interaction Toolkit/[version]/XR Device Simulator 目录下。该示例文件允许通过鼠标和键盘输入来操控头戴和手柄。文件夹内包含与模拟器配套使用的示例 Binding，以及一个可以在场景中快速使用的预制体。

第二步：添加 XR 摄像机

新建项目后，Unity 已默认在项目中创建并打开了一个 SampleScene。该 SampleScene 中仅包含方向光（Directional Light）和一个普通摄像机（Main Camera）。

摄像机可以捕捉虚拟世界并将其在显示器上展示。通过自定义摄像机参数和操控摄像机，可以让应用呈现独一无二的画面。场景对摄像机数量没有限制。你可以自行设置各个相机的位置和渲染顺序，使其能够在屏幕上任意位置以任何顺序渲染整个场景，或仅渲染场景中的部分内容。

若想在头戴上正确显示 3D VR 画面，需为左右眼各添加一个普通摄像机。XR 摄像机是 XR Interaction Toolkit 中的一个默认组件，可以同时渲染左右眼画面并在头戴上呈现。此外，作为 XR 应用体验的基础，随着头戴和身体的移动，XR 摄像机能够实现 3DoF 或 6DoF 移动。

按以下步骤将场景中的普通摄像机替换为 XR 摄像机：

1. 在 Hierarchy 窗口中，右击默认添加的 Main Camera，然后点击 Delete 将其删除。

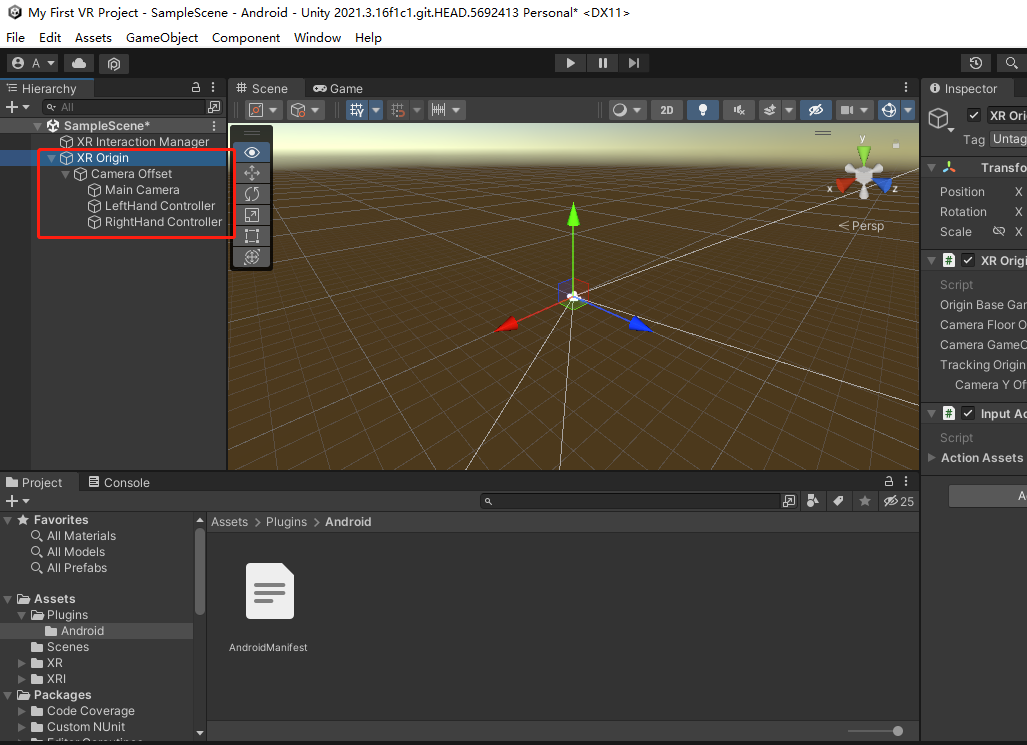

2. 点击 + > XR > XR Origin(Action-based)，将 XR Origin 添加至场景。
   XR Origin 物体包含以下元素：


   元素	说明
   XR Origin	主物体，负责挂载管理控制脚本。
   Camera Offset	同步头戴 6Dof 数据，使摄像头和手柄能够在场景中移动。
   Main Camera	主摄像机，负责捕捉和生成展示在显示器上的画面。
   LeftHand Controller	左手柄节点。
   RightHand Controller	右手柄节点。

3. 选中 XR Origin。
   Inspector 窗口中将显示 XR Origin 挂载的组件和脚本。

第三步：添加地面

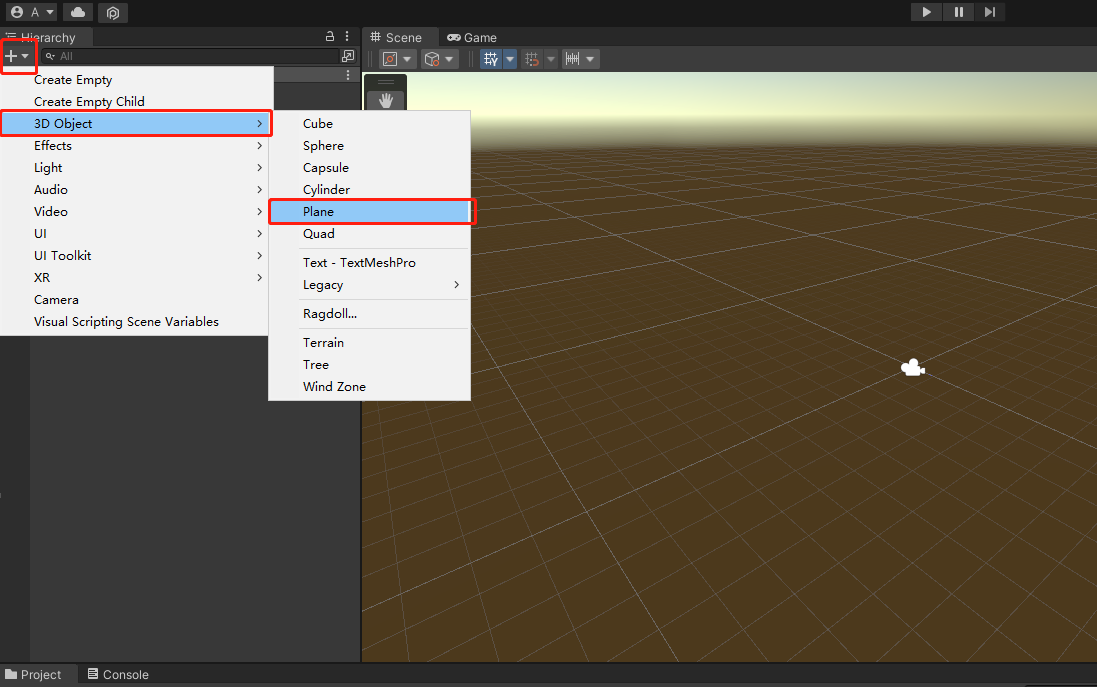

1. 在 Hierarchy 窗口中，点击 + > 3D Object > Plane。



   一个白色默认平面被添加至场景。选中 Plane,Inspector 窗口中将显示 Plane 物体的属性。

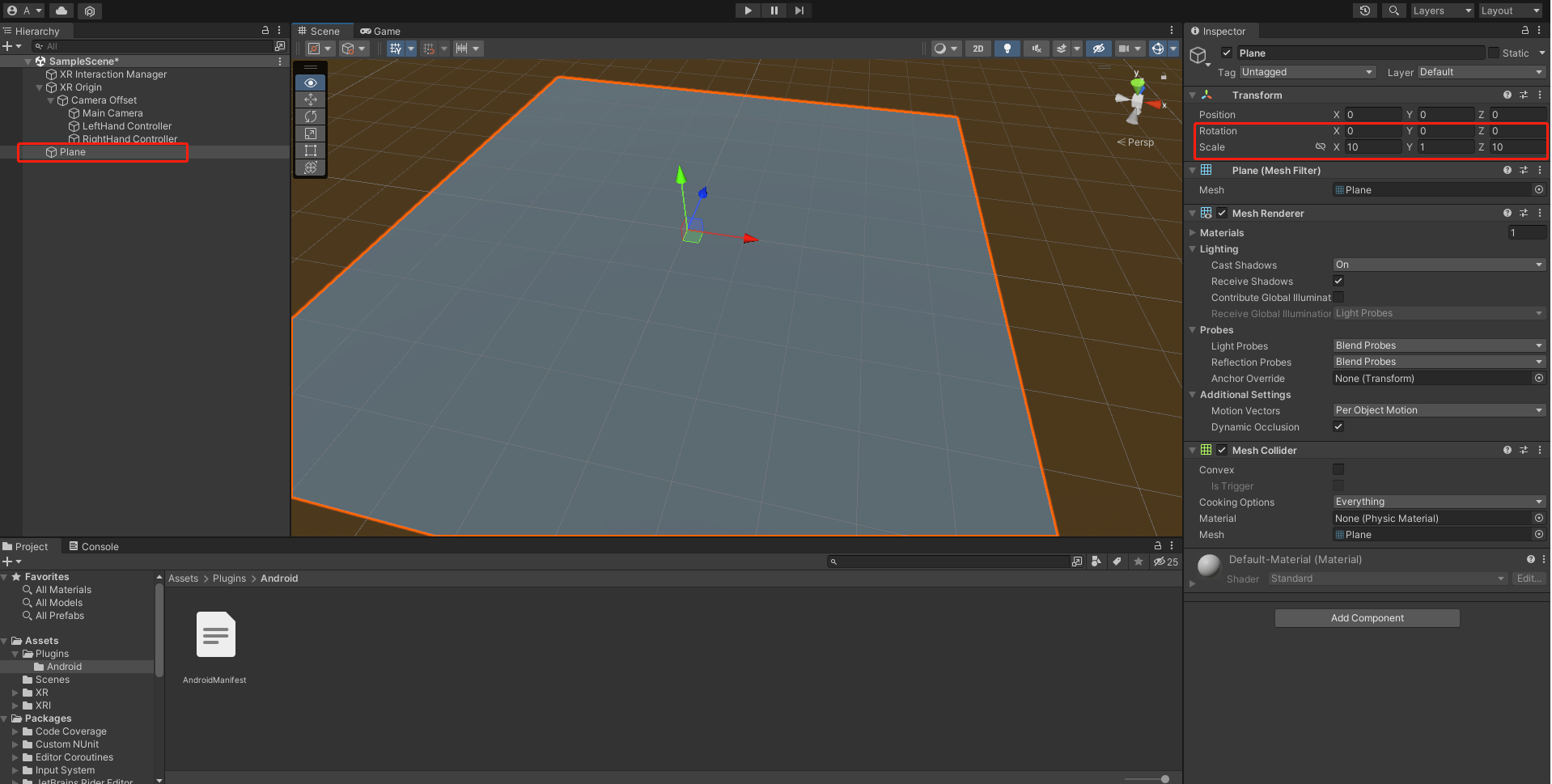

2. 在 Transform 组件处，进行以下操作：
   a. 将 Position 属性设置为 (0, 0, 0)。一般已默认设置为该值。
   b. 将 Scale 属性设置为 (10, 1, 10)。
   场景中拥有了一个以世界坐标原点为中心，大小为 10x10 的地面。


第四步：配置手柄

除 XR 摄像机外，手柄也是 XR 应用的重要组成部分。用户可以通过手柄与虚拟世界进行互动，享受沉浸式 XR 体验。PANCAKE Unity SDK Sample中为开发者提供了默认的手柄模型，包括 Svr6dofControllerLeft 和 Svr6dofControllerRight。你可以将它们添加至应用中，并让它们随着真实手柄的移动而移动。
按以下步骤配置 PANCAKE 默认手柄模型：

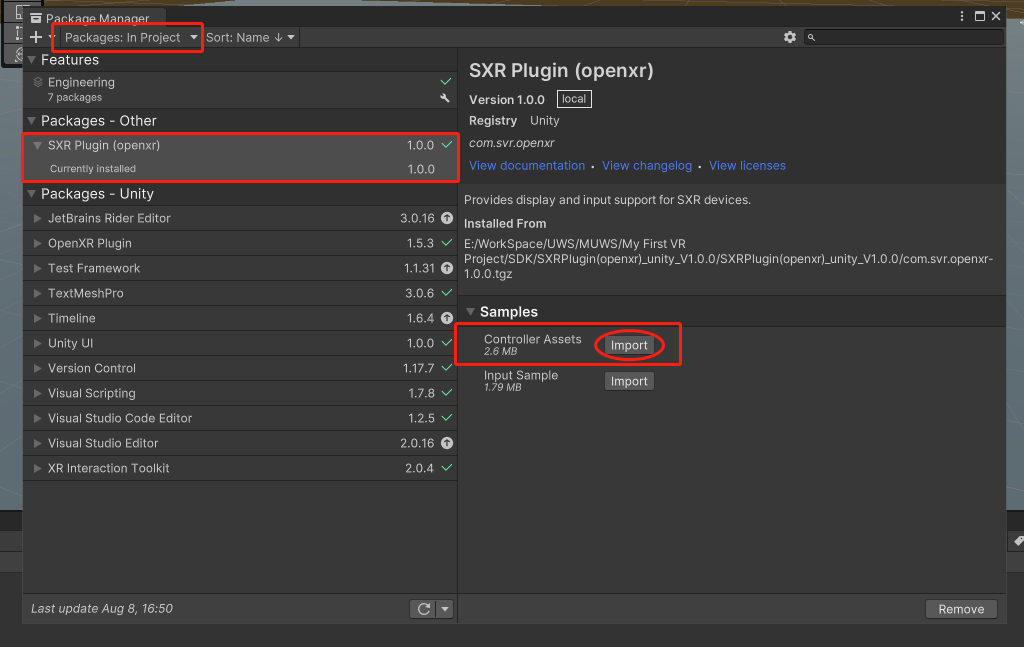

1. 在Window > Package Manager 中选择 Package:In Project > SXR Plugin(openxr) > Controller Assets,点击 import导入手柄模型。





2. 在 Hierarchy 窗口中，展开 XR Origin > Camera Offset。


3. 选中 LeftHand Controller。

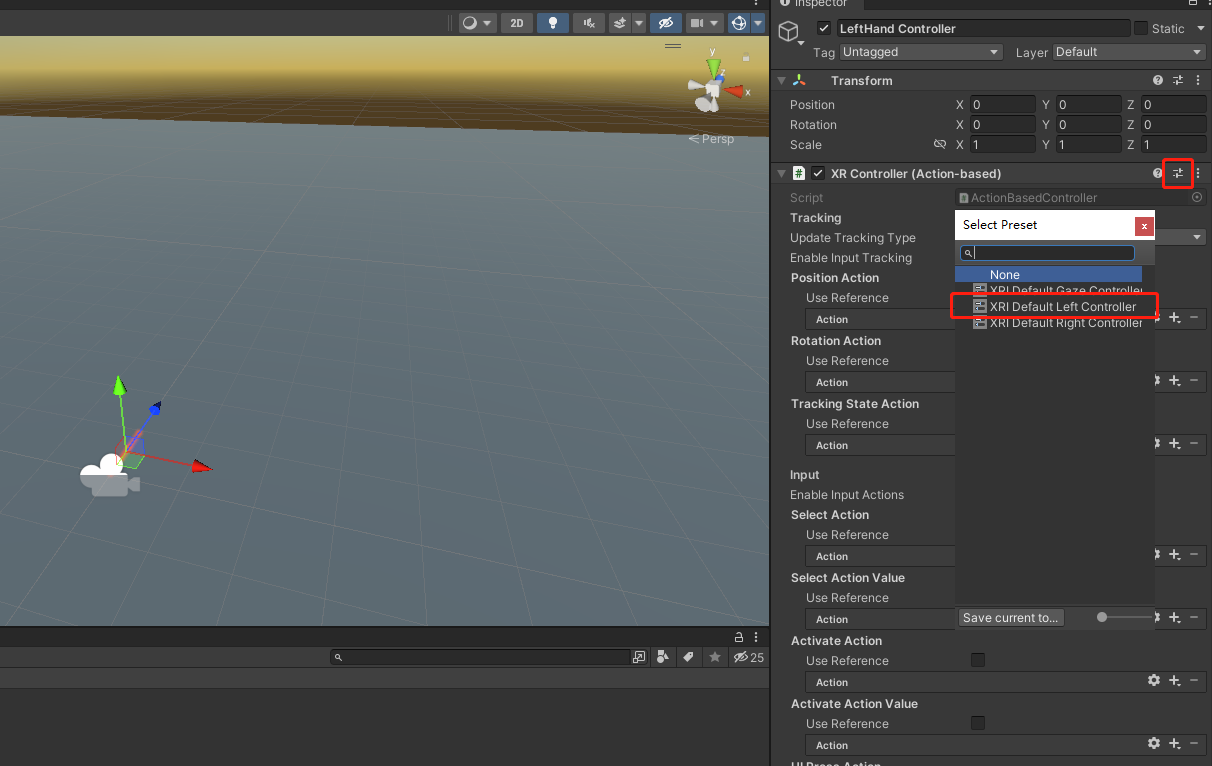

4. 在 Inspector 窗口中，点击 XR Controller (Action-Based) 面板右上角的 预设 图标，你将看到Select Preset窗口。双击添加 XRI Default Left Controller设置文件，导入默认左手柄设置。



5. 在 XR Controller (Action-Based) 脚本区域找到 Model Prefab 设置项。

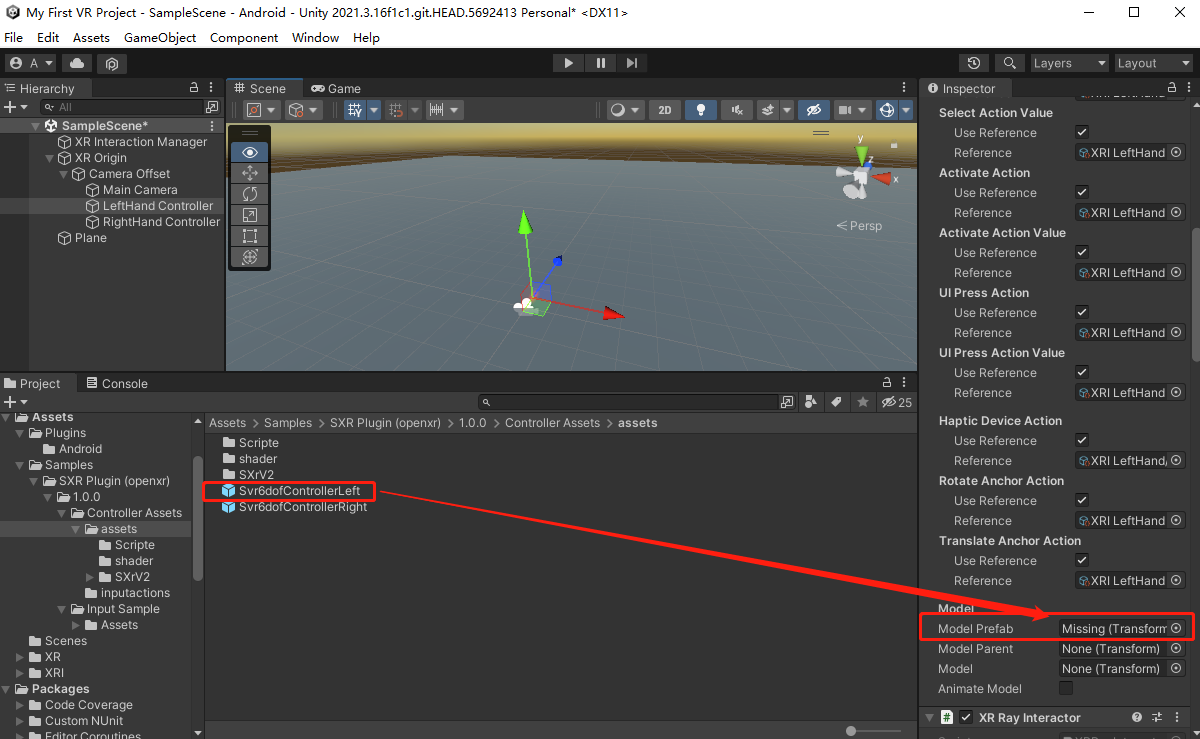

6. 在 Project 窗口中，前往 Assets > Samples > SXR Plugin (openxr) > 1.0.0 > Controller Assets > assets,将Svr6dofControllerLeft拖至Model Prefab中。



7. 按相同步骤配置 RightHand Controller。


由于 PANCAKE Unity SDK 使用了最新的 Unity 输入系统，所以需要添加 Input Action Manager 脚本来控制输入，步骤如下：

8. 在 Hierarchy 窗口中，选中 XR Origin。

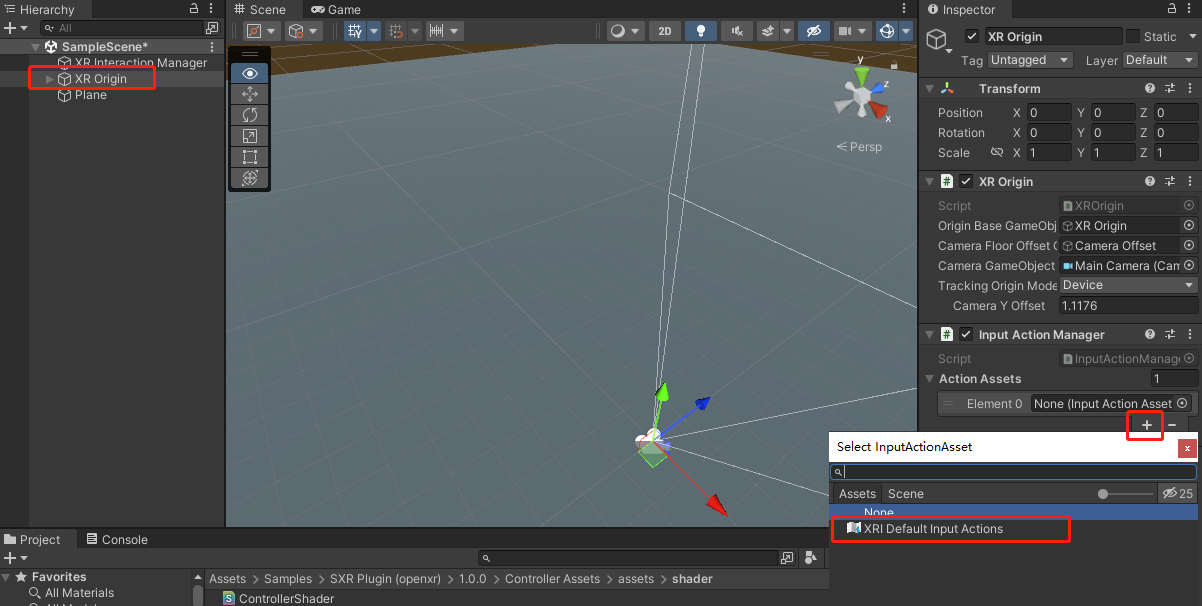

9. 在 Input Action Manager 脚本区域，展开 Action Assets 列表，然后点击 +，添加 Element 0 配置项。


10. 点击圆圈图标。你将看到 Select InputActionAsset 窗口。


11. 双击 XRI Default Input Actions 将其添加至 Element 0 配置项。



至此，基础 XR 场景搭建完成。

后续操作

参考《打包并运行场景》文档，将 XR 场景打包为 APK 文件，然后在 PANCAKE 设备上运行。
